快速冷卻氣氛多功能高溫實驗爐在高溫電爐生產中屬于高溫氣氛爐的一種。高溫氣氛爐冷卻裝置主要是在氣氛爐冷卻段設有至少一條連通二端爐體的氣冷循環管,在實驗中要求快速降溫，氣氛爐廠家在生產中總結了幾種方案可加速氣氛爐冷卻。有風冷、水冷，氣冷等快速冷卻方案。

例如武漢科技大學要求快速冷卻氣氛多功能高溫實驗爐。
?

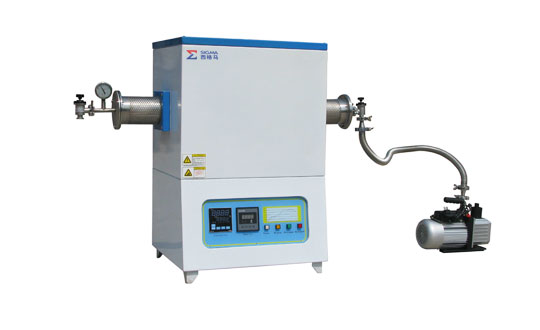

快速冷卻氣氛多功能高溫實驗爐

快速冷卻氣氛多功能高溫實驗爐在高溫電爐生產中屬于高溫氣氛爐的一種。氣氛爐的特點是在某一既定溫度下，向爐內通入一定成分的人工制備氣氛，以達到某種熱處理的目的，如氣體滲碳，碳氮共滲及光亮淬火，退火，正火等。氣氛爐通常包括一個可以抽真空充氣氛的容器及一個可置于其內的箱式爐。

氣氛爐冷卻裝置、主要是在氣氛爐冷卻段設有至少一條連通二端爐體的氣冷循環管，該氣冷循環管設有氣體循環幫浦及冷卻裝置，借助氣體循環幫浦自氣氛爐冷卻段爐體一端抽取爐內熱氣氛氣體，經冷卻裝置冷卻后，冷氣氛氣體再由氣氛爐冷卻段另端導入，前述冷卻裝置包括有環設于氣冷循環管的冷水套或冰水套，借冷水槽或冰水槽提供循環冷水或冰水，來冷卻氣冷循環管中的氣氛氣體，具有在不改變爐內氣氛環境下，提高冷卻效率，并可節省氣氛氣體用氣量。

傳統的氣氛爐冷卻主要靠爐體夾層內的循環水帶走部分的熱量，冷卻速度比較慢。有時長達36h左右才能冷卻到150℃左右。而高性能磁芯要求快速降溫，在化設計中提出以下幾種方案：

真空氣氛爐通常包括一個可以抽真空充氣氛的容器及一個可置于其內的箱式爐。

傳統的真空氣氛爐冷卻主要靠爐體夾層內的循環水帶走部分的熱量，冷卻速度比較慢。有時長達36h左右才能冷卻到150℃左右。而高性能磁芯要求快速降溫，氣氛爐廠家在生產中總結了幾種方案可加速氣氛爐冷卻：

1、循環風冷法：冷卻時把充入爐內的氮?dú)獬槌鰜斫?jīng)過凝塔，再送入爐內，循環使用。同時為了防止泄漏，需要向爐內不斷補充一部分氮?dú)?，以保證爐內的氮分壓；

2、箱式爐底開孔，與硅鉬棒的冷端的縫隙形成氣體對流，帶走箱式爐內的熱量；

3、真空氣氛爐爐管內通入氮?dú)?，帶走燒結產品的熱量。

4、加快爐體夾層內的水流速度。

以上高溫氣氛爐冷卻方案可以一起采取使用，使高溫真空氣氛爐的冷卻時間能縮短到15h左右。

?
