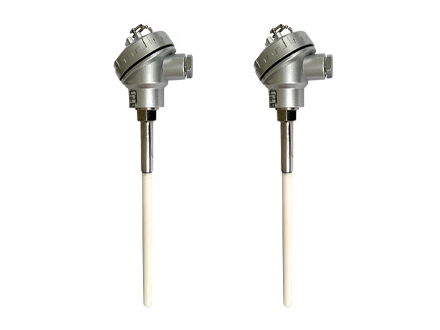

實驗電爐的熱電偶如何選擇？K、S、B分度有什么不同？

不同分度號的熱電偶其偶絲材質不同，測溫范圍也不同。因而，不同溫度的實驗電爐所用的熱電偶不同。K分度號的熱電偶偶絲材質為鎳鉻-鎳硅，測溫范圍為0/1100度，S分度號的熱電偶偶絲材質為鉑銠10-鉑，測溫范圍為0/1300度。B型熱電偶偶絲材質為鉑銠合金，測溫范圍為0/1800度。

B型熱電偶為貴金屬熱電偶。偶絲直徑規定為0.5mm，允許偏差-0.015mm，其正極(BP)的名義化學成分為鉑銠合金，其中含銠為30%，含鉑為70%，負極(BN)為鉑銠合金，含銠為量6%，故俗稱雙鉑銠熱電偶。該熱電偶長期額定使用溫度為1600℃，短期額定使用溫度為1800℃。

B型熱電偶用什么補償導線連接？

B分度號是雙鉑銠熱電偶，不需用補償線，直接用普通控制線就行了，設計好用屏蔽線以防干擾。但其它型號的熱電偶需要用相應的補償線。

B分度號熱電偶不需要補償導線，只要兩根線為純銅線就好，設計好有屏蔽的！補償導線一般耐溫200度以下，也有耐溫500度的??！額定有耐溫1000度的補償導線！

?

B型熱電偶與S型熱電偶有什么區別？

B型手感硬點，S型手感軟些。

使用溫度在1000/1300℃時一般使用S型熱電偶，使用溫度在1300/1800℃一般用B型熱電偶，兩種電偶在600℃以下測定溫度時均不準確。拱頂溫度在1250℃左右，風溫在1200℃左右。

?

馬弗爐中的熱電偶如何選擇：

在熱電偶的使用中，往往會由于安裝和操作不當，造成儀表測溫偏差大、維修困難、故障率高等問題，降低了工作效率，極大地影響了工業生產的正常進行。為了避免以上問題的發生，在熱電偶的安裝和使用中應注意以下幾個方面的問題。

?

一、熱電偶的安裝

1、熱電偶的測量端應處于能夠真正代表被測介質溫度的位置。在容器或箱體內安裝熱電偶時，如果條件允許，應使保護管末端盡可能靠近其中心位置:在管道上安裝熱電偶時，應使保護管末端超過管道中心線約(5～10)mm。

2、為了保證測量結果的真實可靠，熱電偶應有足夠的插入深度。少不小于熱電偶保護管外徑的10倍。為了防止熱損失，熱電偶保護管露在設備外部要盡可能短，并加保溫層。

3、若被測介質具有負壓時，熱電偶安裝必須嚴格密封，以免對流影響測量的準確性。

4、熱電偶的安裝位置應盡量保持垂直，防止保護管在高溫下產生變形。但在有流速的情況下，熱電偶必須傾斜安裝，傾斜45°好，且與介質流動方向相逆，在條件允許的情況下，應盡量安裝在管道的彎曲處。

5、需要水平安裝的熱電偶，應有支架支撐。一般采用耐火磚或耐熱金屬支架，防止保護管受熱變形或受碰撞而折斷。

6、熱電偶的安裝地點，應盡可能地遠離熱源、電場、強磁場等，防止由于外來因素的干擾而造成測量結果出現偏差。

二、熱電偶的使用

1、熱電偶的選型：

目前，工業生產中普遍使用的熱電偶型號有B、S、K、E、N、J型等幾種，購買熱電偶時，應該選擇與測量儀表分度號相同的熱電偶。在滿足工藝規程要求的情況下，同時使用多臺測溫儀表，應盡可能選擇分度號相同的熱電偶，以防止由于人為的原因造成不同分度號的熱電偶與測量儀表混用，出現質量事故。

2、測量端插入到位

熱電偶的測量端應確實插到保護管的末端，以保證測量結果的準確性。

3、連接需要爭取

儀表的連接，必須使用與熱電偶配套的補償導線，熱電偶與補償導線的正負極應正確連接，否則，不但起不到補償作用，而且還會給測量結果帶來更大的誤差。

4、使用中的熱電偶，應保護好接線盒

熱電偶的接線盒用于連接熱電偶和測量儀表，為了防止熱電偶被污染，接線盒的出線口和蓋子都用墊片進行密封，使用中應保護好密封墊片，防止丟失和損壞。

5、保證絕緣材料的完好

在熱電偶回路中，如果兩熱電極間絕緣不好或短路，將會引起測量誤差的出現或不能測量。所以，應切實保證兩熱電極始終用絕緣材料隔開。

6、定期檢定

使用中的熱電偶，應定期送計量部門進行檢定，對于檢定不合格的熱電偶應及時更換；新購買的熱電偶應先檢定，然后再投入使用。
?

高溫實驗電爐熱電偶多久檢定一次？

熱電偶的檢定周期一般為半年。

?
