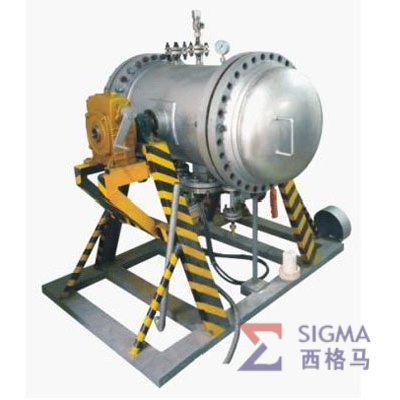

熱壓爐結構特點:
SGM系列實驗室用高溫爐,具有很好的性能設計,集多項技術于一身,安全,可靠,實用。
1.用于被燒結材料在高壓氣體和高溫下的燒結。
2.該設備主要有加熱體、爐膛、高壓殼體、測溫控溫系統、冷卻系統、氣壓爐門、各種管道、閥門和Sigma數據處理軟件組成。
3.該設備設計工作壓力10-2MPa,可以選用不同的加熱體,不同的加熱方式,額定工作溫度為1000/℃。
4.工作環境為氧化氣氛或者空氣、氮?dú)夂投栊詺怏w。
5.采用氣壓爐門鎖緊系統、快開爐門等,操作方便,安全性好。
6.該設備配備雙級安全報警系統,超溫報警系統。具有斷水、斷電、缺相、斷偶報警功能。
7.配備RS-485通訊接口,Sigma數據管理軟件,具有無紙記錄歷史數據和升溫曲線,校正溫度偏離誤差的功能,可以管理多臺設備和遠程故障診斷分析。
8.具有PID參數自整定功能,可編30段自動升溫程序。
9.多種安全防護設計,安全性能好,使用壽命長。
10.可以根據用戶要求和燒結產品形狀設計。
11.真空度:-0.098MPa,可選擇6.67*10-1Pa,6.67*10-2Pa。
熱壓燒結爐常規規格:
|
型號
|
容積
|
額定溫度
|
爐膛尺寸(MM))
|
工作壓力
(MPa)
|
測溫精度
|
加熱功率(KW)
|
電壓(V)
|
|
SGM·PS6/12E
|
6L
|
1200℃
|
¢150×300
|
2-5
|
± 1%
|
6
|
380
|
|
SGM·PS12/12E
|
12L
|
1200℃
|
¢200×400
|
2-5
|
± 1%
|
8
|
380
|
|
SGM·PS35/12E
|
35L
|
1200℃
|
¢300×500
|
2-5
|
± 1%
|
15
|
380
|
|
SGM·PS6/16E
|
6L
|
1600℃
|
¢150×300
|
2-5
|
± 1%
|
6
|
380
|
|
SGM·PS12/16E
|
12L
|
1600℃
|
¢200×400
|
2-5
|
± 1%
|
8
|
380
|
|
SGM·PS35/16E
|
35L
|
1600℃
|
¢300×500
|
2-5
|
± 1%
|
15
|
380
|
|
SGM·PS9/22E
|
9L
|
℃
|
¢200×300
|
2-5
|
± 1%
|
120
|
380
|
|
SGM·PS12/22E
|
28L
|
℃
|
¢300×400
|
2-5
|
± 1%
|
150
|
380
|
|
SGM·PS35/22E
|
98L
|
℃
|
¢500×500
|
2-5
|
± 1%
|
250
|
380
|
注:爐膛尺寸可以根據客戶要求定制
復合氣壓燒結過程的特點先是在低壓下的生長,在標準壓力下燒結——這樣在材料中達到了氣孔封閉的狀態——設計終在高壓下燒結,這導致材料進一步固結,并將其余氣孔去除。因此在氣壓燒結工藝中生產的材料,由其機械性能(硬度、彎曲強度、威布爾分布模式、斷裂韌性),要用常規的燒結方法生產。
氣壓燒結設備特別適用于燒結在高溫下易于分解或通過標準燒結工藝不能燒結的陶瓷或金屬。和熱燒結一樣,在這一過程中沒有對待燒結部件的限制或?qū)缀涡螤畹南拗?,它為更昂貴的HIP過程提供了一種有利的選擇。
氣壓燒結爐用于生產以下材料或部件:
具有良好機械性能的燒結氮化硅和硅鋁氧氮聚合材料(比如切削工具、渦輪增壓器發動機、發動機部件)
碳化硅陶瓷(在腐蝕條件下高機械重力件等)
超級合金(用于高溫應用的機械重力件)
在帶有較低鈷含量的特殊燒結電石中的硬質金屬,具有設計的機械性能和較高的質量
一般復合材料
