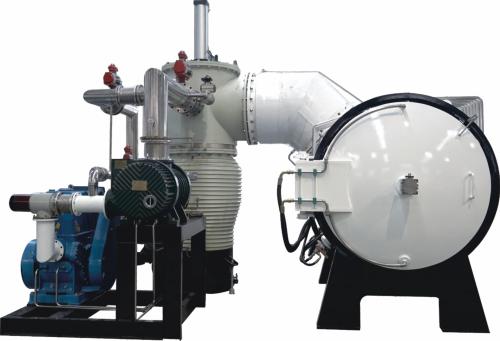

真空燒結爐分為高溫真空燒結爐、實驗真空燒結爐、微波真空燒結爐、立式真空燒結爐、小型真空燒結爐。

真空氣氛燒結爐應用于陶瓷、碳化硅、硬質合金材料、光電鍍模材料和石墨純化的真空燒結處理，在使用真空燒結爐中要進行維護保養，只有做好保養才可以更長久地使用。

下面燒結爐廠家為您講解——真空燒結爐操作規程與維修保養方法。便于大家全面了解真空燒結爐使用從而保障日后實驗的順利進行。

真空燒結爐工作原理：

　　本高溫?zé)Y(jié)爐的加熱方式采用石墨電阻加熱，在真空或特定氣氛條件下利用石墨電阻加熱，對物料進行加熱來達到工藝要求。

　　真空燒結爐技術指標

　　極限真空度：6.6×10-4?Pa；??

　　系統漏率：停泵關機后殘余氣體壓力≤0.66Pa/h；??

　　工作區尺寸：立式加熱區??280×450mm（H）

　　均溫區尺寸：??180×220mm（H）??

　　工作區溫度：設計 高加熱溫度℃；

　　工作區加熱溫度速率范圍：≤35℃/Min；

?

真空燒結爐設備構成：

　　設備構成包括：爐體、保溫套、石墨加熱體、集電裝置、真空系統、水冷系統、變壓器、電控系統及充氣等輔助設備組成。

　　1爐體：爐體采用圓形上開蓋結構，爐體材質采用內、外層不銹鋼（304）結構。爐蓋上設有視察；爐體側面設有真空管道、充氣閥、排氣閥、進電法蘭等接口，爐體底部留有安裝等用的法蘭接口。測溫采用鎢錸熱偶作為測溫?zé)崤迹瑹崤纪ㄟ^氣缸推進，溫度低于1000C時采用鎢錸測溫，高于1000C氣缸退出，紅外測溫顯示溫度。

　　2石墨加熱體：保溫套側面由三層石墨碳?xì)謬赏残?，碳?xì)滞庥?層硅酸鋁纖維氈，外面有不銹鋼殼組成。底面由多層石墨碳?xì)?，碳?xì)稚厦嬗檬遄鲋谓M成，整體放在爐腔內能完成保溫功能。

　　石墨加熱體放在保溫層內，它是右12根石墨棒通過上下石墨圈組合而成，石墨棒下端通過三根石墨電極引入三相電。通過低電壓大電流使石墨加熱。

　　3集電裝置：集電裝置由法蘭板、進電銅管、銅排及附屬零部件組成，其作用主要滿足將變壓器與石墨加熱體連接在一.起完成電和水的供給。

　　4真空系統：真空系統由KT-400擴散泵、2X-70 旋片泵和相應的真空閥門、管道組成。主要滿足爐腔所需的真空度要求。且管路各段設置必要的檢漏接口。

　　5水冷系統：水冷系統由水排、各分水路、閥門、壓力表等組成。

　　6電控系統：控制方式:具備自動和手動控制功能。自動控溫儀表，可設定多條升降溫曲線。

?

真空燒結爐安裝調方法：

　　1 安裝調試前先按設備的總圖、地基圖、水電氣系統圖正確恢復安裝。

　　2連接好內部和外部供給的水、電、氣。

　　3進一步核對確認各個部位的連接關系及正確性。

　　4 設備使用前各個控制開關均處在關閉或指定的位置，啟動供水供電供氣系統，保證設備的水電氣供給。

　

?

真空燒結爐操作規程:

　　1．中頻電源、真空爐爐體、感應圈之冷卻水源——蓄水池之水必須充滿，水中不得有雜質。

　　2．開動水泵，使其中頻電源，真空爐感應圈、爐體冷卻系統水循環正常，并調整水壓控制在規定值。

　　3．檢查真空泵電源系統，皮帶盤皮帶松緊，真空泵油是否位于油封觀察孔中線。檢查妥后，人工轉動真空泵皮帶盤，如無異常，可在關閉蝶閥的情況下，啟動真空泵。

　　4．檢查真空爐體內情況，要求真空爐體內一級衛生，感應圈絕緣良好，密封真空膠帶具有彈性，尺寸合格。

　　5．檢查真空爐體的杠桿手把啟動是否靈活。

　　6．檢查轉動式麥?zhǔn)险婵沼?jì)是否合乎要求。

　　7．檢查石墨坩堝，裝爐配件是否齊全。

　　8．在以上準備就緒后，接通電源，中頻電源合閘，按中頻啟動規則，試啟動變頻，成功后停止變頻，方可開爐。

　　9．真空爐體上蓋的觀察、測溫孔，每次開爐均需清潔處理，以便觀察和測溫。

　　10．裝爐時應根據不同燒結產品，采取相應裝爐方式。按有關材質裝爐規則裝盤，不得隨意更改。

　　11．為了保持恒溫，防止熱輻射，加熱坩堝上加二層碳纖維，再罩上隔熱屏。

　　12．墊好真空密封膠帶。

　　13．操作杠桿手把，轉動真空爐頂蓋與爐體密切重合，放下頂蓋，并鎖好固定螺母。

　　14．徐徐打開蝶閥，抽爐體空氣，至真空度達到規定值。

　　15．在真空度達到規定要求后，開始啟動變頻，調整中頻功率，按有關材質的燒結規定操作；升溫、保溫冷卻。

　　16．燒結完畢后，停止變頻，按停止變頻開關，逆變停止工作，斷開中頻電源分閘與斷開電源總閘。

　　17．從爐體觀察孔觀察爐膛發黑后，先關閉真空泵蝶閥與斷開真空泵電流，再接自來水繼續冷卻感應圈和爐體，設計 后停水泵。

　　18．中頻電壓750伏有觸電危險。在整個操作和檢查過程中，要注意操作安全，不要用手接觸中頻電柜。

　　19．在燒結過程中，隨時從爐體側面觀察孔觀察感應圈是否發生放弧現象，如發現異?，F(xiàn)象，應立即報告有關人員處理。

　　20．啟動真空蝶閥應緩慢，否則會因抽氣過急而冒油，帶來不良后果。

　　21．正確使用轉動式麥?zhǔn)险婵沼?jì)，否則會造成真空讀數誤差或因操作過急而使水銀溢出造成公害。

　　22．注意真空泵皮帶盤安全運行。

　　23．在墊真空密封膠帶，蓋爐體頂蓋時，注意防止壓手。

　　24．凡在真空條件下，容易揮發影響真空衛生，造成管道堵塞、真空泵臟化的工件或容器，不得入爐。

　　25．凡產品加有成型劑(如油或石蠟)，必須脫掉方可入爐燒結，否則會造成不良后果。

　　26．全部燒結過程中，要注意水表壓力范圍和冷卻水循環，以免發生事故。

?

真空燒結爐保養維護:

　　1、一般的話，真空燒結爐設備四個配電柜的清潔作業。

　　2、如網帶為頂針網帶，請用砂紙等打磨頂針端，以防止對電池片的劃傷，如果是斜角網帶，則在轉速100情況下低速烘烤，以鏟除有機物。

　　3、如燈管感染有機物，請當心用酒精棉或無紡布擦洗。

　　4、腔體內部清潔作業(需求注重各氣孔有無阻塞)。

　　5、有機排和熱排的清潔作業(包括廠務和設備，以及設備的油煙盒)，請用酒精清潔設備上的有機物等。

　　6、爐體上的密封結構，真空系統等零部件拆裝時，應用酒精或汽油清洗干凈并經過干燥后，涂上真空油脂再組裝上。

　　7、各傳動件如果出現限位不準、控制失靈、卡位等現象時，應該立即停止，不要強行進行操作，以免損壞機件。

　　8、真空燒結爐停爐后，爐內必需保持在66.5LPA以下的真空度。

　　9、真空泵，閥門，測量儀器，熱工儀表，電氣元件等配套件，都必須按照產品的技術說明使用、維修以及保養。

　　此外，高溫?zé)崽幚頎t維修操作應在不通電的情況下進行。如果在帶電情況下進行維修時，必須由專業的維修人員進行維修，同時確保人身及設備的*安全。同時，鋁板點焊機機械傳動件應定期加油或換油保養。

　　洛陽智普爐業生產銷售真空燒結爐多年，擁有豐富經驗，故生產出的高溫真空燒結爐產品性能良，能夠迅速將工作環境抽成真空，同時迅速以高溫加工所需的產品。

?

?

高溫電爐操作注意事項：

1、由于模具一般由用戶自備，模具材料基本上選用高純石墨，其耐壓極限為40MPa，建議用戶使用在30MPa以下比較安全，加壓前應計算模具上、下沖頭的面積，再換算成壓力，具體公式如下： 系統允許加壓（噸）=上或下沖頭面積×30MPa 如預先不計算盲目加壓導致模具、壓塊、加熱體、保溫屏等石墨制品損壞，本公司概不負責。

2、真空燒結爐熱電偶為鎢錸型，使用過會發脆，不能接觸。如損壞應及時更換。其型號是W2型。

3、冬天應注意循環水的保暖問題，否則易發生水管爆裂。

4、使用后爐體應保持真空，因爐內保溫層易受潮，保真空這樣下次抽真空會快些。

5、高溫電爐是較復雜，建議專人使用，專人負責，對新手嚴格實行用前培訓，用后檢查，操作使用要有記錄等設備使用規定。

6、本熱壓爐也可當作真空燒結爐使用，用于真空燒結爐時注意，在爐內放置坩堝后，在蓋上保溫屏蓋后不要忘記再蓋其中間的小蓋。否則易燒損電爐。

7、操作前應做到清潔觀察窗玻璃，清潔爐內壁，觀察水壓情況，觀察爐內石墨是否有損壞，上電后觀察儀表顯示是否正常，測試液壓系統能否正常工作。

8、有用熱電偶升溫過程中，注意比對與紅外的溫度偏差，如溫差偏大，應使用紅外瞄準器觀察紅外儀是否對準。

9、高溫電爐使用一年后應將儀表后送計量部門進行校對。

10、操作中應經常用手接觸爐蓋、爐體、爐底、電極、上下壓頭等部位，防止水溫過高損壞密封。

?

?

高溫電爐常見問題解決:

?

問：真空燒結爐高真空度抽不上但不漏氣（指真空表長時間數值不動）是什么原因？

原因：1、高真空規管老化；

2、擴散泵油老化導致的；

解決：需要更換真空規管、更換擴散泵油

?

問：低真空抽不上但不漏氣（指真空表長時間數值不動）是什么原因？

原因：1.低真空規管工作電流不正確；

2.機械泵油老化；

解決：1.調整真空規管工作電流；

2.更換機械泵油

　

問：真空燒結爐熱電偶自動進出失靈，報警燈報警怎么解決？

原因：1.內、外限位失靈；

2.進出電機不轉。

解決：1.調整或更換內外限位裝置；

2.測試電機是否己壞，如壞更換同一型號的電機

高溫電爐加溫前應觀察內限位指示燈是否亮，應亮著使用一段時間后溫度升不上去

?

問：使用一段時間后高溫電爐溫度升不上去怎么解決？

原因：加熱器電阻值變大

解決：1.根據高溫電爐說明書儀表章節進行操作，調大儀表輸出功率；

2.嚴重老化只能更換新的加熱器

　

問：高溫電爐控制柜面板上的過流指示燈亮著并報警是什么原因？

原因：可能是電爐的加熱器有短路

解決：打開高溫電爐爐蓋觀察加熱器是否有短路，排除故障

　

問：真空燒結爐上的超溫報警燈亮著并報警是什么原因？

原因：可能是1.電爐的爐溫超溫；2.電爐儀表設定有誤

解決：按高溫電爐說明書重新設置超溫報警參數即可

　

問：高溫電爐斷水指示燈亮著并報警是什么原因？

原因：可能是1.高溫電爐鏈接水閥沒打開 2.水壓過低

解決：1.打開鏈接水閥；

2.適當調節水壓。

　

問：高溫電爐溫度過燒是什么原因？

原因：1.紅外儀沒對準；2.觀察窗玻璃污染

解決：1.900℃以下用紅外儀瞄準器對準目標，調整無誤后固定好；

2.按附圖卸下觀察窗玻璃清潔后使用

每次高溫電爐升溫過程中操作人不能走開，應及時觀察爐溫情況。觀察窗玻璃做到每燒二爐清潔一次。

?

?

?
